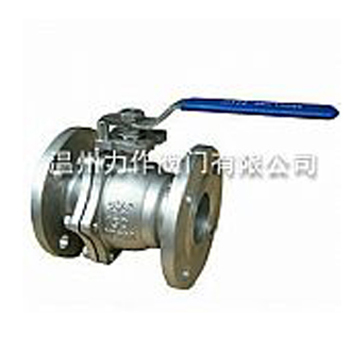

法兰球阀

关注次数:        发布时间:2015-02-02

产品简介:法兰球阀,驱动方式可选用手动、蜗轮、气动、电动,连接方式可选用法兰、焊接,结构形式可选用直通式,密封结构可选用软密封、硬密封,压力范围PN0.1-10Mpa,公称通径为DN15-250mm,材质可选用铸铁、铸钢、黄铜、不锈钢。

法兰球阀,驱动方式可选用手动、蜗轮、气动、电动,连接方式可选用法兰、焊接,结构形式可选用直通式,密封结构可选用软密封、硬密封,压力范围PN0.1-10Mpa,公称通径为DN15-250mm,材质可选用铸铁、铸钢、黄铜、不锈钢。


法兰球阀特点:

1、先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。

2、开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。

3、锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。

4、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。

法兰球阀技术规范:

设计依据国标系列美标系列
设计标准GB/T12237AP16DANSI B16.34
法兰连接结构长度GB/T12221AP16DANSI B16.10
结构长度(焊接)GB/T15188.1AP16DANSI B16.10
连接法兰GB/T9113
       JB/T79
       Hg20592
ANSI B16.5、B16.47
对焊端GB/T12224ANSI B16.25
试验和检验GB/T9092AP16DAP1598

法兰球阀主要零件及材质:

序号
       NO
零件名称材质
GBASTM
1阀体WCBA2116-WCB
2密封圈PTFE、RPPPTFE、RPP
3球体1C18Ni9TiSS304
4螺母35A194-2H
5螺柱35CrMoAA193-B7
6石体WCBA216-WCB
7垫片柔性石墨+不锈钢B12.10-304F/.G
8填料PTFEPTFE
9填料压盖WCBA2116-WCB
10定位片25A105
11挡圈65MnAISI 1066
12手柄K33A47-667
       Gr.32510
13阀杆1Cr33A276-410
14螺钉35A193-B7
15止推垫片PTFEPTFE

法兰球阀手动法兰球阀试验压力:

压力等级试验压力(MPa)
公称压力(PN)磅级(Class)壳体试验密封试验
1.0-1.51.1
1.6-2.51.76
2.5-3.82.75
4.0-6.04.4
6.4-9.67.04
-1503.02.2
-3007.65.6
-60015.011.0
-10K2.41.5
-20K5.84.0

法兰球阀PN1.6MPa 主要连接尺寸及重量

公称通径DN1520253240506580100125150200
L130140150165180200220250280320360400
H5963758595107142152178252272342
W130130160180230230400400650105010501410
Wt(Kg)2.53567101519335893160

法兰球阀PN2.5MPa 主要连接尺寸及重量

公称通径DN1520253240506580100125150200
L130140150165180200220250320400400550
H59637597107142152178252272342345
W1301301602302304004007001100110015001500
Wt(Kg)2.53567.5101520336093175

法兰球阀PN4.0MPa 主要连接尺寸及重量

公称通径DN1520253240506580100125150200
L130140150180200220250280320400400400
H5963758595107142152178252272342
W1301301602302304004007001100110015001500
Wt(Kg)345791218284675106190

法兰球阀PN6.4MPa 主要连接尺寸及重量

公称通径DN1520253240506580100125150200
L165190216229241292330356432508559660
H59637597107142152178252272305398
W1301301602302304004007001100110015001800
Wt(Kg)6.57812141828406598140250

法兰球阀PN10MPa 主要连接尺寸及重量

公称通径DN1520253240506580100125150200
L165190216229241292330356432508559660
H59637597107142152178252272305398
W1301301602302304004007001100110015001800
Wt(Kg)6.5710151825324675
